Introducción

Yagi Calculator es un programa para ayudar en el diseño de antenas Yagi largos. Utiliza los principios generales desarrollados por DL6WU e impresos originalmente en la revista Radio VHF Comunicaciones alemanes (marzo de 1982). El título del artículo era extremadamente largas antenas Yagi.

Los cálculos de reflector se basan en un programa básico escrito por KY4Z y W6NBI y con las sugerencias de DL6WU. El trabajo de David VK3AUU (AR Feb 1988) en el desarrollo de algunas ecuaciones para describir gráficos de DL6WU También se reconoce y éstas forman un núcleo importante para los cálculos del director. El Manual de la ARRL Antenna proporciona información, al igual que diversas fuentes en Internet. sitio de K5OE en http://.aol.com/K5OE es particularmente útil.

El autor reconoce la ARRL Handbook 1998 para obtener información sobre la impedancia del cable coaxial, dieléctrica y factor de velocidad.

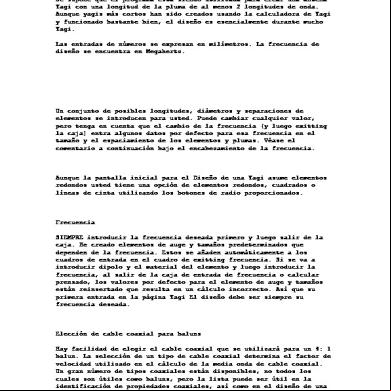

constructores Yagi Se recuerda que los diseños son principalmente para DL6WU yagis largos. Una longitud de la pluma de 2 longitudes de onda (o 10 elementos) sería una antena de tamaño mínimo. Por otro lado, yagis con tan sólo 8 elementos han utilizado el diseño y funcionado muy bien.

Yagi Calculadora ofrece alguna información para la construcción de dipolos cruzados. Un dipolo doblado es el radiador de elección para muchos constructores.

Se proporciona una tabla de consulta para los cables coaxiales y cuando se selecciona un cable coaxial de 4: se calcula balun 1. También se proporciona una descripción pictórica.

Existe una disposición para calcular la ganancia de una antena Yagi de este diseño usando una entrada de longitud de la pluma. Esto se debe a la ganancia es casi independiente del número de elementos (por diseños comunes).

Yagi Optimizer (YO) se utiliza comúnmente para afinar los diseños. Este programa permite que un experimentador para medir un haz existente e introducir las dimensiones para la producción de un archivo .YAG. El programa incluye ahora soporte para el programa de optimización MMANA-GAL y NEC2 para MMANA.

A condición de que el diseño se deriva de DL6WU entonces los elementos se puede convertir desde y hacia categorías de: * A través de y eléctricamente conectado a un brazo de metal * A través de, pero aislado de un auge de metal * De cualquier unido a un auge no metálico o bien fuera de ella Esto significa que un rayo de una construcción se puede traducir en una de una construcción alternativa y observaciones formuladas sobre los cambios en longitudes de los elementos. Además, permite el uso de un programa de optimización Yagi que sólo puede utilizarse una u otra construcción.

Un archivo YO se genera bajo demanda. Yagi archivos optimizados pueden ser recargados en la página YO Crear archivo si es necesario. (Vea el menú Archivo cuando en los YO Hacer página de archivo.) Sólo simples archivos YO como la generada por Yagi Calculadora y YO puede ser recargado. El software no está pensado para cónica elemento o entrada de frecuencia múltiple.

Apilamiento de pares de yagis es una estrategia común para mejorar los resultados. El programa ofrece una solución para el apilamiento de distancia. También calcula la ventaja ganancia estimada.

La sección Diseño Yagi proporciona una descripción completa de los factores a considerar en la construcción de una antena Yagi y debe leerse antes de comenzar el diseño

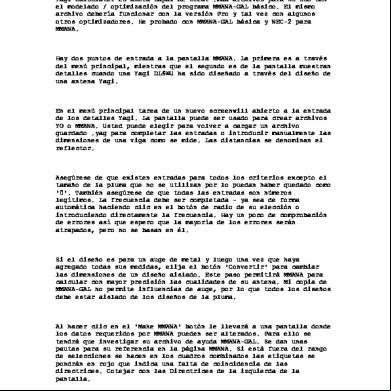

La optimización puede intentarse mediante el uso de la pantalla YO / MMANA para guardar archivos para estos optimizadores. Una vez que haya optimizado ya no es una Yagi DL6WU, pero puede haber creado un mejor bestia. ¿Quién sabe? Con la sierra de arco y el experimento, es nuestro hobby.
