Carta De Colores Y Tuberias 4c3j39

CARTA DE COLORES Y TUBERIAS 1. IDENTIFICACION DE SISTEMAS DE TUBERIAS Los sistemas de tuberías se identificaran con letreros que indiquen el nombre del contenido, completo o abreviado, puede incluir el dato de temperatura y presión (vapor 100 psig, aire 80 psig, etc), para mayor identificación del peligro. Se utilizaran flechas para indicar el sentido del flujo del contenido de la tubería. En procesos complejos es posible que se encuentren varias tuberías del mismo color al cumplir la norma y se trate de fluidos diferentes (como acetona, ácido clorhídrico y amoníaco; las tres tuberías van de color amarillo), lo cual, se presta para confusiones. Por tanto, se sugiere pintar las tuberías de otros colores y utilizar cintas de demarcación que cumplan con las normas del código de colores. En todos los casos es muy importante colocar la señalización respectiva, en lugares estratégicos, de fácil visualización que identifique el tipo de fluido y su dirección. El cambio de colores se puede aplicar a criterio de la empresa, siempre que el escogido sea bien conocido por todos los trabajadores de la planta y además no haya confusión con lo especificado en el código general, teniendo en cuenta que las cintas marcadoras facilitan el cumplimiento de las normas. Las cintas marcadoras deben ir espaciadas 1 metro o menos en la tubería, a los intervalos de distancia regulares que se considere necesario. Por su sencillez, esto último es lo más recomendable para una buena señalización de seguridad.

2. CLASIFICACION DE MATERIALES Y DESIGNACION DE COLORES. Clasificación de materiales y designación de colores Tabla X. Clasificación de materiales y asignación de colores

3. IDENTIFICACION DE LOS CILINDROS DE GASES COMPRIMIDOS PARA USO INDUSTRIAL. Para que el pueda identificar por el color, el contenido del gas comprimido, que entrega el proveedor se incluye en este texto la siguiente información. Principales gases para uso industrial. Nombre del gas

Color

Acetileno disuelto

AMARILLO

Aire

NEGRO CON BLANCO

Argón

VERDE

Dióxido de Carbono

GRIS

Etileno

VIOLETA

Helio

CAFÉ

Hidrógeno

ROJO

Nitrógeno

NEGRO

Oxido Nitroso

AZUL

Oxígeno

BLANCO

Otros tipos de gases para el uso industrial. Dado la importancia de identificar claramente el contenido de los distintos cilindros de gases o mezcla de gases comprimidos, para uso industrial, la norma NCH 1377. OF 90 establece un código de colores que, usados en conjunto, permiten al identificar, en primera instancia, la clase o clases de riesgos a que pueden estar expuesto. a) Color Negro. El color negro permite conocer al que no está identificando el contenido en el cilindro, sino que se está identificando un gas comprimido por la (s) de riesgo (s) a que puede estar expuesto.

b) Color Verde. El color verde permite conocer al , que el cilindro contiene gas comprimido y está asociado a un riesgo primario. c) Colores para la identificar la clase de riesgo. Los colores que deben usarse para identificar una clase de riesgo para un gas comprimido son:

Clase de Riesgo

Color a usarse

Inflamable

ROJO

Venenoso

VIOLETA

Oxidante

AMARILLO

Corrosivo

ANARANJADO

d) Forma de aplicación de los colores. Para los efectos de aplicar los colores de identificación de riesgo a un cilindro, la altura del cilindro debe subdividirse en tres franjas de un tercio de la altura cada una. La franja del tercio inferior debe estar pintada de color negro. Las franjas del tercio superior y del tercio medio deben estar pintada del color que se específica.

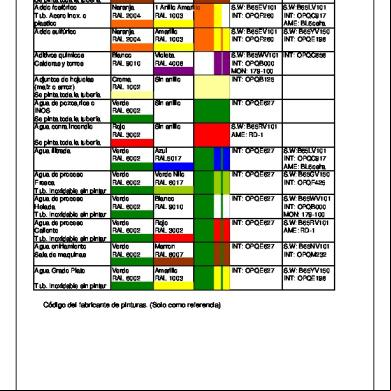

4. COLORES DE TUBERIAS SEGÚN LAS NORMAS. IDENTIFICACION DE TUBERIAS Las tuberías o conductos que transportan fluidos (líquidos y gaseosos), y substancias sólidas, se pintarán con colores adecuados, y de acuerdo a la norma establecida por la American Standards Association (A.S.A.), teniendo en cuenta la siguiente clasificación:

5. COLORES DE TUBERIA.

CONCLUCIONES Este tema es de gran importancia para todo aquel empleado que trabaje en la industria como es el caso de los ingeniero químicos estos deben de conocer el riesgo que implica su trabajo de esta forma al conocer los colores de seguridad podrán proteger su integridad personal previniendo cualquier tipo de accidente que se pueda producir durante su estancia en el trabajo.

BIBLIOGRAFIA http://www.amawebs.com/storage/docs/h33bd36edue.pdf http://es.idoub.com/doc/64481709/28/Clasificacion-de-materiales-y-designacion-de-colores http://html.rincondelvago.com/aplicacion-de-los-colores-de-seguridad-industrial-paramateriales.html http://www.monografias.com/trabajos82/senalizacion-areas-industriales-codigocolores/senalizacion-areas-industriales-codigo-colores2.shtml
