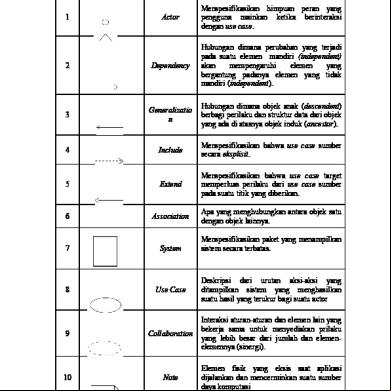

DAFTAR SIMBOL YANG DIGUNAKAN DALAM UNIFIED MODELING LANGUAGE (UML)

NO

GAMBAR

NAMA

KETERANGAN

1

Actor

2

Dependen cy

3

Generaliza tion

4

Include

5

Association

Menspesifikasikan himpuan peran yang pengguna mainkan ketika berinteraksi dengan use case. Hubungan dimana perubahan yang terjadi pada suatu elemen mandiri (independent) akan mempengaruhi elemen yang bergantung padanya elemen yang tidak mandiri (independent). Hubungan dimana objek anak (descendent) berbagi perilaku dan struktur data dari objek yang ada di atasnya objek induk (ancestor). Menspesifikasikan bahwa use case sumber secara eksplisit. Apa yang menghubungkan antara objek satu dengan objek lainnya.

6

System Menspesifikasikan yang menampilkan secara terbatas.

7

Use Case

8

Collaborati on

xi

paket sistem

Deskripsi dari urutan aksiaksi yang ditampilkan sistem yang menghasilkan suatu hasil yang terukur bagi suatu aktor Interaksi aturan-aturan dan elemen lain yang bekerja sama untuk menyediakan prilaku yang lebih besar dari jumlah dan elemen-

elemennya (sinergi).

9

NO 1

Note

Elemen fisik yang eksis saat aplikasi dijalankan dan mencerminkan suatu sumber daya komputasi Gambar 1. Simbol Use Case Diagram

GAMBAR

NAMA Generaliz ation

2

Class

3

Collaborat ion

4

Realizatio n

5

Dependen cy

6

Associatio n

KETERANGAN Hubungan dimana objek anak (descendent) berbagi perilaku dan struktur data dari objek yang ada di atasnya objek induk (ancestor). Himpunan dari objek-objek yang berbagi atribut serta operasi yang sama. Deskripsi dari urutan aksiaksi yang ditampilkan sistem yang menghasilkan suatu hasil yang terukur bagi suatu aktor Operasi yang benar-benar dilakukan oleh suatu objek. Hubungan dimana perubahan yang terjadi pada suatu elemen mandiri (independent) akan mempegaruhi elemen yang bergantung padanya elemen yang tidak mandiri Apa yang menghubungkan antara objek satu dengan objek lainnya

Gambar 2. Simbol Class Diagram NO 1

GAMBAR

NAMA LifeLine

KETERANGAN Objek entity, antarmuka yang

xii

saling berinteraksi.

2

Messag e

3

Messag e

Spesifikasi dari komunikasi antar objek yang memuat informasi-informasi tentang aktifitas yang terjadi Spesifikasi dari komunikasi antar objek yang memuat informasi-informasi tentang aktifitas yang terjadi

Gambar 3. Simbol Sequence Diagram

NO 1

2 3 4

GAMBAR

NAMA State

Initial Pseudo State Final State Transition

5

Associati on

6

Nod e

KETERANGAN Nilai atribut dan nilai link pada suatu waktu tertentu, yang dimiliki oleh suatu objek. Bagaimana objek dibentuk atau diawali Bagaimana objek dibentuk dan dihancurkan Sebuah kejadian yang memicu sebuah state objek dengan cara memperbaharui satu atau lebih nilai atributnya Apa yang menghubungkan antara objek satu dengan objek lainnya. Elemen fisik yang eksis saat aplikasi dijalankan dan mencerminkan suatu sumber daya komputasi.

Gambar 4. Simbol StateChart Diagram

xiii

N O 1

GAMBAR

NAMA

KETERANGAN

Actifity

Memperlihatkan bagaimana masing-masing kelas antarmuka saling berinteraksi satu sama lain State dari sistem yang mencerminkan eksekusi dari suatu aksi Bagaimana objek dibentuk atau diawali.

2

Action

3

Initial Node

4

Actifity Final Node Fork Node

5

Bagaimana objek dibentuk dan dihancurkan Satu aliran yang pada tahap tertentu berubah menjadi beberapa aliran

Gambar 5. Simbol Actifity Diagram
