El Megger O Megometro 593n6d

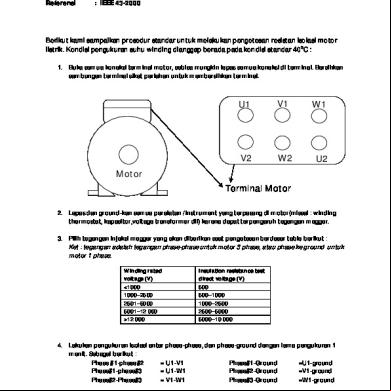

El Megger o Megometro, es un instrumento con el cual se realiza el análisis del aislamiento de un cable o de un devanado de un tranformador o de un motor para conocer la existencia o no de corrientes de fuga atraves del aislamiento medido. El megger es un generador de Corriente directa(Continua) el cual Normalmente tiene 2 cables (en algunos casos 3), los cuales son de color Rojo(+) y Negro(-), el tercero es GND y de color verde. El funcionamiento consiste en que el Megger aplicar un Voltaje entre el cable y su aislamiento o entre el devanado del motor y su carcaza o entre el devanado el transformador y su cuba o entre los devanados del transformador con el fin de evaluar el estado de su aislamiento. En un cable se conecta el Rojo al cable y el negro a su aislamiento exterior y se aplica el voltaje, en un motor se conecta el rojo a una de sus fases y el negro a la carcaza y en el transformador el rojo a uno de los devanados y el negro a la cuba, el cable verde, si existe, se coloca e el devanado no probado. El megger actua bajo el principio de la ley de ohm ya que al aplicar una tensión cc a un devanado se obtiene ua corriente y por ende la resistencia medida sera Voltios/Amperios. Como se esperan corrientes de fuga del orden de micro amperios la medida se da en Megaohms. (Ohms x 1000000) PROCEDIMIENTO 1-Se debe tener el equipo a probar desconectado de su voltaje de alimentación 2. Se escoje la tensión de prueba 3. Se conecta el megger 4. Se aplica l tension durante 1 minuto 5. Se lee y se registra la medición del megger. En algunos casos es necesario registrar la temperatura de prueba para posteriormente referirla a 40 grados C.6. Se termina la prueba y se desconecta el megger para finalizar con la descarga del equipo probado colocando un cable entre tierra(carcaza) y el devanado o el cable. NORMAS DE SEGURIDAD 1. Aplicar todas las normatvas para efectuar la dexconexión del equipo a probar 2. No tocar ninguno de los cable ni el equio probados durante la prueba 3- Descargar el equipo probado como minimo el tiempo de prueba. (1 Minuto) En aplicaciones de alto voltaje se necesita pértiga y guantes de alta tensión para la descarga. Tensión mínima de prueba: a nominal del equípo. Tensión máxima: 2 Veces la Tensión nominal mas 1000 Voltios. Minima resistencia aceptada: 1 MOhm + 1 Mohm/KV donde KV son los KiloVoltios nominales del motor, transformador o cable. ( Tensión nominal dividido 1000) ejemplo: 440 Voltios= 440/1000 KV ]= 0,4 KV entonceR minima = 1 + 0,4 = 1. 4 MOhm Saludos
