UNIVERSIDAD CATOLICA DE TEMUCO FACULTAD RECURSOS NATURALES ESCUELA MEDICINA VETERINARIA

GUIA DE LABORATORIO ESTRUCTURA ANIMAL PLANIMETRIA, NOMENCLATURA HUESOS DEL CRANEO

PROFESORES: JORGE MEYER R. MV VICTOR BUSTAMANTE L. MV

ESTRUCTURA ANIMAL ANATOMIA TOPOGRAFICA PLANIMETRÍA

Los términos topográficos, indican de manera exacta la posición y dirección de las distintas estructuras del cuerpo. Las estructuras se distribuyen simétricamente, de acuerdo a los ejes y planos imaginarios. Ejes: línea imaginaria que se proyecta en el espacio y en una dirección determinada. Planos: es la superficie que queda determinada por los 4 ejes periféricos. Los términos de planimetría se aplican a un animal cuadrúpedo en posición de pie. Para ello se clasifican en profundos y superficiales.

Planos profundos: Plano mediano: secciona longitudinalmente y verticalmente al animal en dos partes iguales (es único). Plano sagital: es paralelo al anterior tanto hacia la izq. como der. (N° ilimitados). Plano transverso: es un plano vertical que se traza perpendicular al plano mediano (N° ilimitado). Plano dorsal o superior: toca en forma horizontal la superficie dorsal del animal (único). Plano ventral o inferior: toca horizontalmente la superficie ventral del animal (único). Plano Transverso Plano Mediano

Plano horizontal: corta en forma horizontal al plano mediano (N° ilimitado). Plano cefálico, craneal o anterior: pasa en forma tangencial y vertical al extremo cefálico (único). Plano caudal o posterior: pasa en forma tangencial y vertical al extremo caudal (único). Plano oblicuo: corta al plano mediano en ángulos distintos a 90° (ilimitados). Plano podal o de sustentación: corresponde a la superficie de apoyo.

Plano dorsal Plano Craneal

Plano Caudal Plano Oblicuo

Plano Horizontal Plano ventral

Planos Sagitales

Plano Podal

Planos superficiales: Dorsal: posición ubicada hacia del dorso del tronco, toca la parte dorsal sobre el eje mayor. Ventral: estructuras que quedan hacia el vientre, próximo al suelo. Craneal o anterior: estructuras que quedan hacia la cabeza. Caudal o posterior: estructuras que quedan hacia la cola. Medial: estructuras que quedan hacia el plano mediano. Lateral: estructuras que quedan hacia los planos laterales.. Central: estructuras ubicadas cerca del eje mayor del animal•Profundo: estructuras que se ubican más superficialmente con respecto al central. Periférico: estructuras ubicadas más superficialmente al anterior. Superficial: estructuras ubicadas en la superficie del animal.

Ejes: Eje mayor: une los planos craneal y caudal, pasa por el centro del animal (único). Eje céfalo caudal: se extiende desde el extremo craneal al caudal, delimita el plano mediano (ilimitado). Eje vertical o dorso ventral: línea vertical que corta perpendicular al eje mayor, (ilimitado) Eje horizontal o latero lateral: es una línea horizontal que toca dos puntos simétricos de la superficie lateral del animal. Determina el plano transverso (ilimitado). Eje oblicuo: líneas que forman ángulos diferentes a 90° (ilimitado). Eje Mayor

Eje oblicuo

Eje Vertical

Eje Horizontal

Términos en la Cabeza: Rostral u oral: estructuras ubicadas hacia el morro o nariz. Caudal o aboral: estructuras ubicadas hacia la nuca. Dorsal: estructuras ubicadas hacia la frente. Ventral: estructuras ubicadas hacia la mandíbula. Rotule:

Terminología en las extremidades: Proximal: estructuras ubicadas sobre el carpo. Distal: estructuras ubicadas bajo el carpo. Craneal: en la parte proximal, lo que se ubica hacia delante. Caudal: en la parte proximal, lo que se ubica hacia atrás. Dorsal: en la parte distal, lo que se ubica hacia delante. Palmar: en la parte distal, lo que se ubica hacia atrás en el miembro anterior. Plantar: en la parte distal, lo que se ubica hacia atrás en el miembro posterior. Axial: estructuras que se ubican entre los dígitos, junto al eje del dedo. En el equino: Axial Medial y Axial Lateral Abaxial: estructuras que se ubican alejado al eje del dígito.

Rotule:

División de los huesos Huesos Largos: Son cilíndricos; presentan extremos ensanchados, las epífisis, con eminencias o cavidades de inserción y articulares, estas últimas recubiertas por un cartílago articular, en la parte media esta la diáfisis. Huesos planos: Es ellos predominan la longitud de sus caras . Representantes: huesos del cráneo, escápula, costillas. Huesos cortos: También, ossa brevis, en ellos no predomina ninguna dimensión, (longitud, ancho y grosor). Representantes: huesos del carpo, tarso y sesamoideos. Huesos irregulares: De forma irregular, representantes: vértebras, algunos de la base del cráneo.

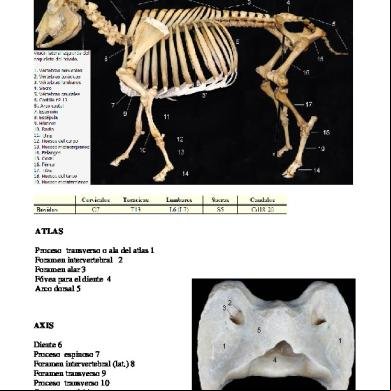

Rotule los siguientes Huesos:

NOMENCLATURA ESQUELETICA BASICA Eminencias (eminentias): llevan este nombre las partes de los huesos, cualquiera sea su forma, que sobresalen de la superficie de los mismos. Se dividen en articulares y no articulares. Estas ultimas son generalmente rugosas y en su mayoría están destinadas a prestar inserción a ligamentos o músculos. Eminencias no articulares: 1. Tuberosidad (tuberositas) es una proyección grande y redondeada (Ej. : tuberosidad de la tibia) ( tuberositas tibiae). 2. Tubérculo (tuberculum) es una proyección más pequeña que la anterior (Ej. : tuberculum m. Psoas minoris). 3. Espina (spina) es una eminencia puntiaguda o un relieve de borde cortante. ( Ej. : relieve de la cara lateral de la escapula) 4. Línea ( linea) es una arista muy pequeña (Ej. : relieve de la cara glútea del ileón). 5. Cresta (crista) es una arista aguda y de mayor elevación que la línea (Ej. : cresta sacral media). 6. Trocánter (trochanter) es aplicado solo a algunas eminencias del hueso femoral. Eminencias articulares: 1. Cabeza (Caput) es una carilla articular redondeada en el extremo del hueso; Está unida al cuerpo del hueso por una parte estrecha que recibe el nombre de cuello (collum), Ej. ; epífisis proximal del húmero. 2. Cóndilo (Condylus) es una eminencia articular algo cilíndrica, Ej. En la epífisis distal del hueso femoral. 3. Tróclea (trochlea) es una eminencia articular en forma de polea que presenta dos labios y su surco central. Ej: en la epífisis distal del hueso femoral, cranealmente. 4. Odontoides (Dens) es una eminencia articular cilíndrica o hemicilíndrica de acuerdo a la especie. Es una eminencia propia del axis Los términos procesos (Processus) y apófisis (Apophysis) son aplicados en general, a las prominencias ya sea estas articulares o no articulares. Cavidades articulares: 1. Cavidad glenoidea (cavitas glenoidalis) es una depresión articular poco profunda y circunscrita. Ej: en el ángulo ventral de la escapula. 2. Cavidad acetabular (acetabulum) es una depresión articular más profunda que la anterior. Ej: en el coxal. 3. Faceta (fovea) es una depresión articular poco profunda y de poca extensión. Ej superficie articular proximal del radio.

Cavidades no articulares: •

De inserción: 1. Fosa (Fossa) es la depresión no articular de gran extensión. Ej: en la cara lateral de la escápula 2. Foseta (Fossula) es una depresión no articular de menor extensión Ej: pequeñas depresiones en la superficie externa en los cóndilos de la epífisis distal del hueso femoral. 3. Surco (sulcus) es una depresión no articular de hemiconducto. Ej: surco de la cara craneal de la patela del equino.

•

De recepción: 1. Cavidad orbital (cavum orbitalis) es una depresión destinada a alojar al órgano de la visión y está formada por varios huesos. 2. Cavidad craneal (cavum cranii) es una cavidad constituida por varios huesos destinadas a alojar al encéfalo. 3. Surco (sulcus) es una depresión alargada destinada a permitir el paso de elementos blandos como: tendones, ligamentos, etc. Ej: el surco intertubercular en la epífisis proximal del húmero. 4. Conducto (Canalis) es una formación tubular destinada a la recepción de elementos vasculares o nerviosos. Ej conducto infraorbital en el hueso maxilar.

•

De ampliación: 1. Senos paranasales, son cavidades anfractuosas formadas por unos o varios huesos que contienen aire y pueden comunicar directa o indirectamente con las fosas nasales.

Forámenes o perforaciones: El foramen es una perforación para el paso de vasos, nervios, etc. 1. Forámenes (Foramina) de transmisión, arbitrariamente se distinguen en: hiatus, foramen desgarrado (foramen lacerum), fisura (Fissura) y simplemente foramen. 2. Forámenes nutricios. Son los que permiten el paso de elementos vasculares y nerviosos que van a servir a los huesos. Desde el punto de vista macroscópico se estudian los de primer y segundo orden. Muchos de estos términos pueden intercambiarse entre sí, considerando que una formación esquelética puede diferir considerablemente en las distintas especies.

CAPUT (Craneum) Aloja tres sistemas: nervioso, respiratorio y digestivo; el sistema nervioso está en la parte caudal o NEUROCRANEUM, el sistema digestivo y respiratorio están en el ESPLACNOCRANEUM. El neurocraneum y el esplacnocraneum presentan diferentes estructuras óseas, ellas son:

-

OS INTERPARIETALE OS PARIETALE OS FRONTALE OS TEMPORALE OS SPHENOIDALE OS OCCIPITALE OS ETHMOIDALE

-

OS MANDIBULA OS HYOIDEUM OS NASALE OS LACRIMALE OS ZYGOMATICUS OS MAXILA OS INCISIVUM OS PALATINUM OS VOMER OS PTERYGOIDEUM OS CONCHAE Y SEPTUM NASI

NEUROCRANEUM

ESPLACNOCRANEUM

NEUROCRANEUM •

OS INTERPARIETALE. Se fusiona a los huesos parietales, está en la parte más posterior de la nuca.

•

OS PARIETALE. Esta en la cara nucal y capas laterales, se unen a través de la fosa temporalis. En la parte nucal al fusionarse se presiona con el hueso frontal quedando una protuberancia, la INTERCORNUALIS; se fusiona ventralmente al occipital y más dorsal al hueso frontal. La lámina interna presenta las irregularidades propias del encéfalo.

•

OS FRONTALE. Es el más grande de la cabeza, su desarrollo obliga a desplazar al parietal hacia la parte nucal. Se proyecta rostralmente para relacionarse con los huesos de la cara, hacia lateral se proyecta y junto al zigomaticus forman el PROCESO ZYGOMATICUS del hueso frontal y constituye el límite caudal de la

órbita. En el perro no existe esta unión ósea porque tiene un ligamento el LIGAMENTUM ORBITALE. En el límite dorsal está la CRISTA TEMPORALIS de la fosa temporal, en el ángulo caudolateral están los PROCESSUS CORNUALIS, el interior de estos se comunican con el seno frontal. El hueso frontal constituye el techo de la cavidad craneana. •

OS TEMPORALE. Cara lateral de la cabeza, es par y se divide entres porciones:

1. -PARS PETROSA: Está hacia el interior de la cavidad, es sólida e irregular, al interior de ella está el oído interno (caracol y canales semicirculares), se abre al interior por el FORAMEN AUDITIVO INTERNO, que a su vez está perforado por 4 o 5 foramenes de entrada de nervios hacia el oído. Caudodorsal a la pars petrosa está el PROCESSUS MASTOIDEUS (inserción del M. Esternomastideo). 2. -PARS TIMPANICA: estructura hueca, está el oído medio (martillo, yunque y estribo); delante y ventral a este poro, está el orificio de abertura de la TROMPA DE EUSTAQUIO. Ventralmente está el PROCESSUS STYLOIDEUS, aquí se apoya el sistema de huesos del hyoides. Caudal a este proceso está el FORAMEN STYLOMASTOIDEUS. En la parte ventral está la BULLA TYMPANICA. 3. -PARS SQUAMOSA: es plana, allí se destaca la superficie articular de relación del cráneo con la mandíbula, es el TUBERCULUM ARTICULARE. Detrás del está él PROCESSUS RETROARTICULARIS; la pars se proyecta al zygomaticus y constituyen el ARCUS ZYGOMATICUS y es el límite lateral. •

OS SPHENOIDALE: está en la base del cráneo, se pueden describir dos partes: el BASISPHENOIDES y el PRESPHENOIDES. En el basisphenoides están las alas del temporal y se unen al temporal; las alas del presphenoides se llaman ALAS ORBITARIAS, se dirigen para constituir parte de la superficie medial de la órbita.

Por la fosa endocraneana, en el basisphenoides se deposita la GLANDULA HIPOFISIS, en la FOSSA HIPOFISIALIS que se conoce como SILLA TURCA. A ambos lados de la silla hay un surco, el SURCO MAXILAR que presenta ambos lados el FORAMEN OVALE. Craneal al foramen ovale en el presphenoides está el FORAMEN ORBITOROTUNDUM. También en el presphenoides en la parte rostral destaca el SULCUS SCHIAMATICUS, dentro de él está el QUIASMA OPTICO (donde se cruzan los nervios ópticos); En la parte anterior del presphenoides se arquea y se une a la lámina del etmoides. •

OS OCCIPITALE. Porción a nivel de la nuca, dorsal se une al parietal, al centro se encuentran los CONDILOS DEL OCCIPITAL, en el centro de ellos está el FORAMEN MAGNUM. Lateral a los condilos se encuentran los PROCESSUS PARACONDILARIS, entre el condilo y este proceso está la FOSSA CONDILARIS. El occipital se continúa hacia la base para llegar hasta donde comienza el presphenoides, llega a los TUBERCULOS MUSCULARIS del occipital. En el equino en la unión del temporal, occipital y esphenoides está el

FORAMEN LACERUM (desgarrado), en el bovino se llama FORAMEN YUGULARE. •

OS ETHMOIDALE. Está en la parte rostral de la cavidad craneal, transversal están las FOSSAS ETMOIDALES, que son perforadas y se llaman FOSSAS CRIBOSAS; salen desde allí los filetes de los nervios olfatorios. Entre ambos fosas está una saliente ósea l CRISTA GALLI, corresponde a la prominencia de las láminas perpendiculares que se proyectan hacia cavidad nasal. En la cavidad nasal se proyectan láminas óseas que constituyen el LABERINTO ETHMOIDAL, están tapizados por una mucosa: la PITUTARIA AMARILLA, la cual presenta inervaciones del nervio olfatorio, a continuación vienen los huesos o conchas nasales. Las conchas o cornetes media y dorsal son derivaciones del ethmoides, son huesos finos que se encuentran tapizados por la mucosa roja o PITUITARIA ROJA, está zona entibia el aire gracias a su vascularización. Entre el frontal y el ethmoides está el FORAMEN ETHMOIDALE.

Rotule, coloree y demarque según la definición y el trabajo de laboratorio:

ESPLACNOCRANEUM •

OS MANDIBULA. Están unidas entre sí por la SYMPHISIS MANDIBULARIS, en el equino se fusionan temprano, en el bovino no hay soldadura total. Cada hueso mandíbular está constituido por un cuerpo y una rama: el cuerpo tiene una parte rostral y una parte caudal. La parte rostral presenta achatamiento dorsoventral, en el borde de ellas están los alvéolos para los incisivos. En la cara lateral está el FORAMEN MENTALE, la porción caudal de la cara lateral está la FOSSA MASSETERICA (origen del músculo masseter); desde esta parte se proyecta la RAMA MANDIBULAR, permite la unión de este hueso con el temporal, en la parte dorsal hay dos prominencias; una craneal, el PROCESSUS CORONOIDEUS, y otro más caudal que corresponde al PROCESSUS CONDILARIS, que es donde está el cóndilo articular.

En el proceso coronoideo hace inserción el M. Temporal. En la cara medial de la rama está el FORAMEN MANDIBULARIS, es origen del canal mandíbular, también está la FOSSA PTERYGOIDEA (inserción del M. Pterigoideo). En la parte caudal del espacio mandíbular está el OS HYOIDEUM. •

OS HYOIDEUM. Es un conjunto de piezas óseas que se disponen en la parte anterior de la tráquea y el esófago; en la parte central está el BASISHYOIDEUS, aquí está el PROCESSUS LINGUALIS, se fija la base de la lengua. Hacia caudo-ventral se proyecta el TIROHYOIDEUS, se relaciona con el cartílago tiroideo de la laringe. Hacia rostro dorsal está el CERATOHYOIDEUM, luego el EPIHYOIDEUS y finalmente el STYLOHYOIDEUS.

•

OS NASALE. Extremo rostral del plano dorsal, están acercados por una sutura plana, el hueso termina el PROCESSUS ROSTRALIS DOBLE, uno medial y otro lateral; en el equino es uno solo. Todo el espacio es completado por los cartílagos nasales.

•

OS LACRIMALE. Constituye parte de la órbita, una parte facial y otra orbitaria, en él margo donde se unen estas dos partes se aprecia el comienzo del CANAL LACRIMAL, allí está la FOSSA del SACO LACRIMAL. En la pars lacrimalis en su parte central está la BULLA LACRIMALIS, dorsal a ella hay una fosa de inserción del M. Oblicuo rostral.

•

OS ZYGOMATICUS. Completa la órbita en la parte lateroventral, en la parte caudal tiene dos apófisis: PROCESSUS TEMPORALIS del zygomaticus y el PROCESSUS FRONTALIS del zygomaticus.

•

OS MAXILLA. Es el hueso más grande de la cara, tiene dos partes: PARS FACIAL y la parte rostral o PROCESSUS PALATINOS y constituye parte del paladar duro, en el límite está él margo alveolar donde están los molares maxilares. En la pars facialis hay un enorme foramen, el FORAMEN INFRAORBITAL, es el foramen de salida del canal orbital; hay una crista y es la CRISTA FACIALIS que termina en el TUBER MAXILAR FACIAL (inserción del M. Masseter). Aquí también hay un seno, el SENO MAXILAR, que en el equino hay una crista vertical que divide este seno en dos, SENO

MAXILARIS ROSTRALIS y el SENO MAXILARIS CAUDALIS; en bovinos hay una sola cavidad. El tuber maxilar sé flecta hacia el interior para generar una fosa en la parte caudal del paladar duro, la FOSSA PTERYGOPALATINA. Aquí se encuentran tres foramenes: hacia medial el FORAMEN SPHENOPALATINO, comunica con la cavidad nasal; Hacia lateral el FORAMEN MAXILAR comienzo del canal maxilar; Hacia el fondo está el FORAMEN PALATINO CAUDAL y sale en el FORAMEN PALATINO MINUS. •

OS INCISIVUM. Es el extremo más rostral del cráneo, tiene un cuerpo y dos procesos: uno caudodorsal o PROCESSUS NASALIS al fijarse deja una incisura, la MASOINCISURA; y el PROCESSUS PALATINUS del incisivo que está dividido en dos, dejando entre ambos la FISSURA PALATINA; entre ambos procesos palatinos está la FISSURA INTERINCISIVA. Estos procesos constituyen la parte más rostral del paladar duro.

•

OS PALATINUM. Completa el paladar duro, la lámina horizontal compone la lámina caudal del palatino; la lámina perpendicular constituye la cara medial de la fosa pterygopalatina, también constituye la abertura hacia la cavidad nasal, la coana, aquí también termina la zona gutural. La lámina horizontal tiene dos perforaciones: FORAMEN PALATINO MAJUS y el FORAMEN PALATINO MINUS. El majus lleva vasos sanguíneos hacia la cavidad nasal y senos palatinos.

•

OS VOMER. Es la prolongación hacia rostral del sphenoide, tiene alas laterales que la vinculan al sphenoides. Hacia rostral se proyecta una apófisis acanalada hacia dorsal, sobre ella queda ubicado el SEPTUM NASSI, dividiendo la cavidad nasal en dos, izquierda y derecha.

•

OS PTERYGOIDEUS. Es plano y pequeño, ubicado entre las alas del presphenoides y la lámina perpendicular del palatino, presenta hacia ventral el HAMULUS PTERYGOIDEUM.

•

OSSA CONCHII NASSALIS. Son los huesos que constituyen las proyecciones del laberinto, la concha nasal dorsal y la media, son derivaciones del etmoides hacia la cavidad nasal; la concha nasal ventral es parte del hueso maxilar; son muy delgados y tapizados por mucosas.

Rotule, coloree y/o demarque según la definición y el trabajo de laboratorio:

CAVIDADES DE LA CABEZA En la cabeza existen dos grandes cavidades: la cavidad nasal y la cavidad craneana. En la craneal están está el encéfalo y en la cavidad nasal los cornetes; la cavidad nasal a su vez se divide en dos partes por el SEPTUM NASSI que se apoya sobre el vomer, el septum nassi con la edad se osifica. La cavidad nasal está constituida por: os maxila, os frontale, os nasale, al fondo está la lámina cribosa del ethmoides y la parte caudoventral es la coana. La cavidad craneana: caudal está el encéfalo, membranas y vasos sanguíneos; se divide en dos grandes elementos: la parte anterior está alojando al cerebro y está rostral, caudalmente está el ROMBENCEFALO (bulbo raquídeo); en el límite está la crista petrosa del temporal y dorsalmente está la protuberancia occipital interna. El techo está constituido por el os frontale; Las paredes laterales están las ALAS TEMPORALES del BASISFENOIDES, las ALAS ORBITALES del presphenoides y también las porciones correspondientes del temporal y el parietal. La pared nucal la constituye el occipital, el parietal y el interparietal. La pared rostral está constituida por la lámina cribosa del ethmoides. En el piso de esta estructura se aprecian tres fosas: ♦ FOSSA ROSTRALIS: la más dorsal. está en el techo del quiasma óptico, está constituida por el cuerpo y las alas del presphenoides, en la parte rostral está la fosa etmoidal, más caudal está la fosa media. ♦ FOSSA MEDIALIS: la constituye las alas del temporal del basisphenoides, caudal al límite está la CRISTA SPHENOOCCIPITAL, en el piso está la “silla turca” y la fosa hipofisiaria; Hacia lateral está el foramen ovale.

♦ FOSSA CAUDALIS: es más grande y está constituida por el occipital y aloja al rombencéfalo o médula oblonga.

Rotule, coloree y/o demarque según la definición y el trabajo de laboratorio:

-Identifique y rotule los forámenes presentes en el cráneo bovino: -Investigue sobre los forámenes y estructuras presentes en las demás especies domesticas.

Anexo Guia Planimetría y Osteología de cabeza. Rotule las siguientes figuras. ¿a que especies pertenecen?:
