El torno es una máquina mecánica de extrema presición que es capaz de dar forma a bloques o piezas de metal, madera y otros materiales mediante el raspado y/o perforación de estas con una herramienta de corte o con una broca. Es ampliamente usado en la industria para crear partes como cigueñales, cilindros, valvulas, piezas de motores y cualquier otra cosa que se pueda montar en el torno y que este compuesta de un material que la herramienta pueda trabajar. Las partes del torno mas importante son: 

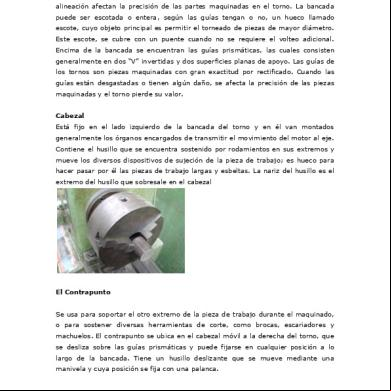

Cabezal estático: esta parte tiene forma de caja y esta encargada de almacenar las poleas y engranajes que transmiten la fuerza producida por el motor que generalmente suele estar dentro de esta caja, tambien almacena al husillo, el plato (que sujeta la pieza a tornear) y el selector de avance y velocidad. Cuando se enciende el torno y se ajusta la velocidad el husillo recibe toda la energía producida por el motor por lo que comienza a girar sobre su eje haciendo girar tambien al plato y a la pieza a tornear tambien. Está ubicado justo donde empieza la bancada y se queda frente al carro portaherramienta y al contrapunto, notese que con este ultimo comparten el mismo eje.



Bancada: es una especie de guia paralela al eje del torno por la cual se deslizan otros elementos, se usa para mandener alineado todos los componentes del torno. De un extremo de la bancada tenemos al cabezal estático y del otro extremo tenemos al cabezal móvil y en el centro esta el carro portaherramienta. Se recomienda tenerla siempre en buen estado porque esta parte del torno nos asegura un eje central a travez del cual se moveran las otras partes.



Cabezal móvil o contrapunto: este elemento se desliza por la bancada y se ajusta según la necesidad de la pieza a tornear. Sirve para montar las herramientas de perforación como brocas mediante la isntalacion de un mandril. También sirve para colocar el elemento a tornear entre puntos. Su eje coincide exactamente con el eje del torno o mas precisamente con el eje del cabezal estático.



Carro portaherramienta: se ubica y se desliza en la bancada, justo entre el contrapunto y el cabezal estático. Es de suma importancia ya que en esta estructura se fija la herramienta de corte que dará forma a la pieza a tornear. En la mayoria de los tornos el carro portaherramienta permite montar cuatro

herramientas de corte y cuando se desea cambiar se gira la torre portaherramienta. Nos permite un movimiento paralelo al eje del torno, es decir a travez de la bancada mediante el carro longitudinal. Tambien nos permite un ajuste perpendicular de la torre portaherramienta con respecto al eje del torno mediante el carro transversal. Es decir el carro porta herramienta se compone del carro longitudinal, carro transversal y de la torre porta herramienta (que esta justo encima del carro transversal). 

Caja Norton: es una caja de engranajes que nos permite mediante el uso de una palanca selecionar el paso o avance de la pieza a mecanizar.



Plato: elemento cilindrico que va montado en el husillo y que permite sujetar la pieza que se desea modelar mediante unas mordazas que pueden sujetar por dentro o por fuera segun lo que se desee afirmar.



Husillo: tambien se le llama eje del torno, es una pieza tubular que en uno de sus extremos tiene conectada una polea que recibe el movimiento del motor, y en el otro extremo tiene conectado el plato. Fija un eje imaginario que se extiende por sobre la bancada y que llega justamente al contrapunto.

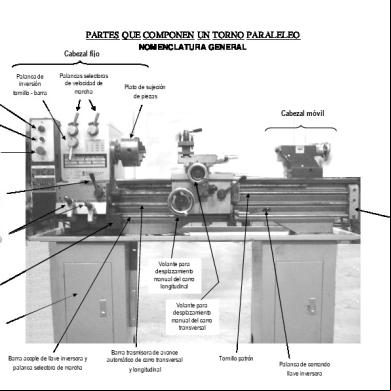

Partes del torno paralelo

En escencia las partes del torno para metal y para madera son las mismas, la diferencia esta en el motor, en el sistema de enfriamiento y en el grosor de los perfiles y partes del torno. En el torno de madera el motor es de menor portencia ya que el material a trabajar es mucho mas blando y no se requiere de mayor potencia, incluso hay tornos de pedal. El torno de madera no necesita de un sistema de enfriamiento como el torno de metal que suele calentar mucho las brocas, herramientas de corte y el mismo material que se esta torneando. Y por ultimo la perfileria de la que estan hechos ambos tornos es distinta ya que uno necesita resistir grandes fuerzas debido a las grandes fuerzas producidas por el motor y herramientas de corte y perforacion, y el otro trabajara materiales mas blandos por lo que el impacto es menor.
