TUBERIA CONDUIT

¿QUÉ ES UNA TUBERÍA? Es un conducto que cumple la función de transportar agua u otros fluidos. (En este caso conductores eléctricos)

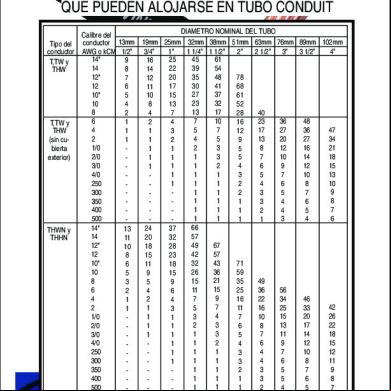

TUBO (CONDUIT) METÁLICO TIPO SEMIPESADO

1) DEFINICION: Un ensamble hecho de fabrica de conductores o cables dentro de un tubo no metalico de sección circular y paredes lisas. El conduit no metálico debe estar hecho de un material que sea resistente a la humedad y a los agentes corrosivos. Debe poderse suministrar en carretes sin que se dañe o se deforme, y ser lo suficientemente robusto para resistir el abuso mecánico, el impacto o el aplastamiento durante su manejo e instalación, sin que sufran daño ni el tubo ni los conductores.

2) USOS PERMITIDOS: Se permite el uso de los cables preensamblados en tubos conduit y sus herrajes, en los siguientes casos: 1) Para instalaciones directamente enterradas. 2) Empotrados en concreto. 3) En relleno. 4) En lugares subterráneos sujetos a influencias corrosivas severas y donde estén sujetos a agentes químicos, en presencia de los cuales se acepte específicamente el cable preensamblado en tubo conduit.

TUBO (CONDUIT) NO-METÁLICO CON CABLES PREENSAMBLADOS 1) DEFINICION: Un tubo (conduit) metálico tipo semipesado es una canalización metálica, de sección circular, aprobada para la instalación de conductores eléctricos y como

conductor de puesta a tierra de equipo cuando se instala con sus rios y acoplamientos, aprobados.

2) USOS PERMITIDOS: a) Condiciones atmosféricas y edificaciones. La tubería conduit metálica se puede utilizar bajo todas las condiciones atmosféricas y para cualquier tipo de edificación. Cuando sea factible, se debe evitar el o de metales distintos en cualquier parte del sistema para evitar la posibilidad de acción galvánica. El conduit metálica semipesada, se permite como conductor de puesta a tierra para equipo. Excepción: Se permite el uso de rios y cubiertas de aluminio con tubería conduit metálica semipesada de acero.

b) Protección contra la corrosión. Se permite que la tubería conduit metálica semipesada, codos, uniones y rios se instalen en concreto, en o directo con la tierra o en áreas sujetas a influencias de corrosión severa siempre y cuando se protejan contra la corrosión y se estimen adecuados para esta condición.

TUBO (CONDUIT) METÁLICO TIPO PESADO.

1) USOS PERMITIDOS:

Se permite la tubería conduit metálica tipo pesado, puede utilizarse bajo todas las condiciones atmosféricas y cualquier tipo de edificación, siempre que se cumpla con los incisos a), b) y c) que se muestran mas adelante. Nota: A esta tubería también se le conoce como: Tubería Conduit Metálica Rígida (TCMR); Conduit Metálico Rígido (CMR); Rigid Metal Conduit (RMC).

a) Protección con esmalte. Las canalizaciones y rios ferrosos que están protegidos contra la corrosión únicamente con esmaltes pueden utilizarse solo en interiores y en locales no expuestos a condiciones corrosivas severas.

b) Metales diferentes. Donde sea factible, debe evitarse el o de metales distintos para eliminar la posibilidad de acción galvanica. Excepción: Se permite el uso de rios y cubiertas de aluminio con tubería conduit metálica rígida de acero, y también se permite el uso de rios y cubiertas de acero con tubería conduit metálica rígida de aluminio. c) Protección contra la corrosión. Se permite que tubos conduit metálicos ferrosos o no, codos, uniones y rios se instalen en concreto, en o directo con la tierra o en áreas sujetas a influencias corrosivas severas, siempre y cuando estén protegidos contra la corrosión por un material adecuado para esta condición.

TUBO (CONDUIT) RÍGIDO NO METÁLICO 1) DEFINICIÓN: . Tubo rígido no metálico es una canalización de sección transversal circular de material no metálico con rios, aprobados para la instalación de conductores eléctricos. Debe ser resistente a la flama, a la humedad y a agentes químicos. Por encima del piso, debe ser además resistente a la propagación de la flama, resistente a los impactos y al aplastamiento, resistente a las distorsiones por calentamiento en las condiciones que se vayan a dar en servicio y resistente a las bajas temperaturas y a los efectos de la luz del Sol. Para uso subterráneo, el material debe ser aceptablemente resistente a la humedad y a los agentes corrosivos y de resistencia suficiente para soportar impactos y aplastamientos durante su manejo e instalación.

2) USOS PERMITIDOS:

Los tubos rígidos no metálicos y sus rios se pueden utilizar en las condiciones siguientes: Nota: Demasiado frío puede hacer que algunos tubos no metálicos se vuelvan frágiles o quebradizos y por consiguiente más susceptibles a daños por o físico. a) Ocultos. En paredes y pisos.

b) Influencias corrosivas. En lugares expuestos a fuertes acciones corrosivas y donde estén sujetos a la acción química para la cual los materiales hayan sido específicamente aprobados.

TUBO (CONDUIT) METÁLICO TIPO LIGERO

1) DEFINICION: Un tubo (conduit) metálico tipo ligero es una canalización metálica, de sección circular, aprobada para la instalación de conductores eléctricos y como conductor de puesta a tierra de equipo cuando se instala con sus rios y acoplamientos, aprobados.

2) Usos permitidos: a) Se permite el uso de tubo (conduit) metálico tipo ligero en instalaciones expuestas y ocultas. b) Protección contra la corrosión. Se permite instalar tubo (conduit), codos, acoplamientos y rios de metales ferrosos y no ferrosos en concreto, en o directo con la tierra o en zonas sometidas a corrosión grave, si están protegidos contra la corrosión y se juzgan adecuados para esas condiciones. c) En lugares mojados. Todos los soportes, pernos, abrazaderas, tornillos, etcétera, deben ser de material resistente a la corrosión o estar protegidos por materiales resistentes contra la corrosión.

TUBO (CONDUIT) METÁLICO FLEXIBLE TIPO LIGERO (plica)

1) USOS PERMITIDOS: Se permite usar tubo (conduit) metálico flexible tipo ligero en circuitos derivados: (1) en lugares secos, (2) ocultos, (3) en lugares accesibles, y (4) para instalaciones de 1 000 V máximo.

2) USOS NO PERMITIDOS: No se debe utilizar tubo (conduit) metálico flexible tipo ligero: (1) en cubos de elevadores. (2) en cuartos para almacenamiento de baterías. (3) en áreas peligrosas (clasificadas), a menos que se permita de alguna manera bajo otros Artículos de esta norma. (4) directamente enterradas o ahogados en concreto colado o concreto agregado. (5) si están expuestas a daños físicos y (6) en tramos de más de 1,8 m.

TUBO (CONDUIT) METÁLICO FLEXIBLE (plica)

1) DEFINICIÓN: Un tubo (conduit) metálico flexible es una canalización de sección circular hecha de una banda metálica devanada helicoidalmente, preformada y engargolada.

2) USOS PERMITIDOS: El tubo (conduit) metálico flexible debe estar aprobado y listado y se puede usar en lugares expuestos y ocultos.

3) USOS NO PERMITIDOS: No se debe usar tubo (conduit) metálico flexible: 1) En lugares mojados, en donde haya posibilidad de que el líquido pueda entrar en las canalizaciones o envolventes a los que esté conectado el tubo. 2) En cubos de elevadores, excepto lo permitido en 620-21(a)(1). 3) En cuartos de almacenamiento de baterías. 4) En áreas peligrosas (clasificadas), excepto lo permitido en 501-4(b) y 504-20.

5) Cuando esté expuesto a materiales que puedan producir el deterioro de los conductores instalados, tales como aceite o gasolina. 6) Subterráneo o empotrados en concreto colado o concreto agregado. 7) Cuando esté expuesto a daño físico.

ELABORACIÓN DE ALGUNOS TIPOS DE TUBOS CONDUIT .

INTEGRANTES

Andrés Husiel Cano Hurtado

Alejandro Contreras Gutiérrez

César Escamilla Sánchez

2°”C”
