Desain Pengamanan Pantai Dengan Revetment 6b362y

KL – 4099 Tugas Akhir Desain Pengamananan Pantai Manokwari dan Pantai Pulau Mansinam Kabupaten Manokwari

Bab 9

ALTERNATIF PENGAMANAN DAN KAJIAN RESIKO

Toni Pebriana (15504037)

Bab

9

ALTERNATIF PENGAMANAN DAN KAJIAN RESIKO Desain Pengamananan Pantai Manokwari dan Pantai Pulau Mansinam Kabupaten Manokwari

9.1 Alternatif Pengamanan Dalam menangani permasalahan Pantai Manokwari dan Pantai Pulau Mansinam, diuraikan beberapa alternatif pengamanan selain dengan menggunakan struktur keras (hard structure) di bawah ini. Dari beberapa alternatif ini kemudian akan diuraikan sebab tidak digunakannya alternatif pengamanan tersebut. Adapun alternatif pengamanannya antara lain: 1. Pengamanan dengan soft structure ( dengan buffer zone mangrove / coastal forest) 300 m - 1 km Mangrove / Coastal Forest

Lumpur

Sill / Submerged Breakwater

Gambar 9.1 Ilustrasi penerapan metode pengamanan dengan soft structure. Dalam penerapan alternatif pengamanan ini diperlukan upaya penanaman mangrove (bakau) pada kawasan sepanjang 300 m -1 km dari bibir pantai. Kelemahan perlindungan dengan mangrove ini adalah dibutuhkan waktu yang sangat lama bagi tanaman mangrove ini untuk tumbuh. Di antara jenis-jenis pohon bakau yang ada, yang sering di jumpai di daerah tropis seperti Indonesia adalah: (1) “White mangrove” (Laguncularia racemosa) (2) “Red mangrove” (Rhizopora Mangle) KL – 4099 Tugas Akhir Desain Pengamanan Pantai Manokwari dan Pantai Pulau Mansinam Kabupaten Manokwari

9-1

Toni Pebriana (15504037)

(3) “Black mangrove” (Avicennia germinans)

Gambar 9.2 Jenis pohon bakau yang dijumpai di Indonesia 2. Do Nothing, relokasi Relokasi

Erosi Deposisi

Gambar 9.3 Ilustrasi penerapan metode relokasi. Penerapan alternatif pengamanan ini akan menimbulkan permasalahan sosial dan akan diperlukan lahan luas untuk relokasi penduduk.

KL – 4099 Tugas Akhir Desain Pengamanan Pantai Manokwari dan Pantai Pulau Mansinam Kabupaten Manokwari

9-2

Toni Pebriana (15504037)

3. Adaptasi Adaptasi

Erosi Deposisi

Pile

Gambar 9.4 lustrasi penerapan metode adaptasi Penerapan alternatif pengamanan ini memerlukan desain pondasi bangunan di pinggir pantai berupa pondasi tiang (pile). Alternatif ini tidak meberikan solusi terhadap perbaikan keadaan dan morfologi pantai padahal masyarakat sekitar sangat memerlukan areal pantai untuk melakukan kegiatan sehari-hari. 4. Pengamanan hard structure, meliputi : a) Pengamanan terhadap crosshore transport 1) Revetment Revetment dapat dibangun sebagai bangunan pantai yang dibuat terutama untuk mencegah longsor serta melindungi pergeseran garis pantai karena erosi akibat arus dan gelombang air laut maupun akibat adanya beban bangunan-bangunan lain yang berada di dekat garis pantai tersebut. Umumnya revetment merupakan bangunan pantai konstruksi teringan dibandingkan dengan jenis-jenis bangunan pantai yang lainnya.

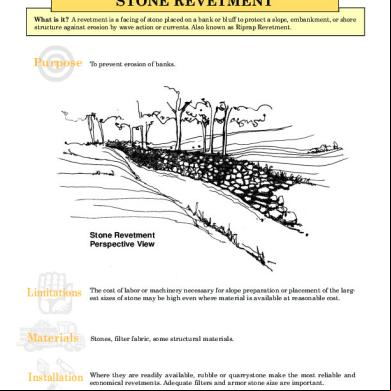

Gambar 9.5 Contoh revetment.

KL – 4099 Tugas Akhir Desain Pengamanan Pantai Manokwari dan Pantai Pulau Mansinam Kabupaten Manokwari

9-3

Toni Pebriana (15504037)

Ilustrasi Penggunaan Revetment

Tanpa bangunan pelindung, pantai akan tergerus

Crosshore Transport

Gambar 9.6 Kondisi pantai sebelum ada revetment

Crosshore Transport

Dengan pembuatan revetment pada garis pantai , pantai tidak akan tergerus, tetapi tidak ada penambahan lahan.

Gambar 9.7 Kondisi pantai setelah ada revetment 2) Seawall Tembok laut biasanya dibangun untuk melindungi pantai atau tebing dari hantaman gelombang laut, sehingga tidak terjadi erosi ataupun abrasi. Tembok laut pada umumnya dipasang di garis pantai dengan struktur pondasi sampai tanah keras. dan pada kondisi pantai yang curam.

KL – 4099 Tugas Akhir Desain Pengamanan Pantai Manokwari dan Pantai Pulau Mansinam Kabupaten Manokwari

9-4

Toni Pebriana (15504037)

Gambar 9.8 Contoh penggunaan seawall (tembok laut) Ilustrasi Penggunaan Seawall (Tembok Laut)

Tanpa bangunan pelindung, pantai akan tergerus

Crosshore Transport

Gambar 9.9 Kondisi pantai sebelum ada seawall (tembok laut)

Crosshore Transport

Dengan pembuatan seawall pada garis pantai , pantai tidak akan tergerus, tetapi tidak ada penambahan lahan.

Gambar 9.10 Kondisi pantai setelah ada seawall (tembok laut)

KL – 4099 Tugas Akhir Desain Pengamanan Pantai Manokwari dan Pantai Pulau Mansinam Kabupaten Manokwari

9-5

Toni Pebriana (15504037)

3) Offshore Breakwater Menghadang gelombang di wilayah perairan sehingga terbentuk perairan tenang di belakang breakwater dan biasanya terbentuk tombolo. Agar tidak mahal, harus terdapat daerah pantai yang cukup landai. Dalam hal ini armor yang digunakan untuk filter layer adalah bisa berupa kubus beton atau geobag sedangkan cover layer berupa tetrapod.

Gambar 9.11 Contoh penggunaan offshore breakwater Ilustrasi Penggunaan Offshore Breakwater

Gelombang

Tanpa bangunan pelindung, pantai akan tergerus

Longshore transport

Gambar 9.12 Kondisi pantai sebelum ada offshore breakwater

KL – 4099 Tugas Akhir Desain Pengamanan Pantai Manokwari dan Pantai Pulau Mansinam Kabupaten Manokwari

9-6

Toni Pebriana (15504037)

Gelombang

Longshore transport menjadi kecil karena energi gelombang lemah

(1). Dengan pembuatan offshore breakwater pantai tidak tergerus, dan ada penambahan lahan karena terbentuknya tombolo (2). Offshore breakwater dapat melindungi pantai dari serangan gelombang tegak lurus maupun miring terhadap garis pantai

Gambar 9.13 Kondisi pantai setelah ada offshore breakwater b) Pengamanan terhadap longshore transport 1) Revetment 2) Seawall 3) Offshore Breakwater 4) Groin. Groin atau sistem groin dibangun untuk menstabilkan sebuah bentang pantai, alami atau pantai yang diisi pasir terhadap erosi yang disebabkan terutama oleh kehilangan sedimen netto searah pantai. Groin hanya berfungsi jika transpor sedimen sejajar pantai (longshore transport) dominan. Groin merupakan struktur yang sempit, biasanya lurus dan tegak lurus terhadap pantai awal. Pengaruh groin tunggal adalah akresi sedimen pada sisi hulu dan erosi pada sisi hilirnya; pengaruh keduanya mencapai jarak tertentu dari struktur. Akibatnya, sebuah sistem groin (satu seri groin) menghasilkan pantai berbentuk “gigi gergaji” di antara medan groin dan perbedaan elevasi pantai antara sisi hulu dan sisi hilir groin

KL – 4099 Tugas Akhir Desain Pengamanan Pantai Manokwari dan Pantai Pulau Mansinam Kabupaten Manokwari

9-7

Toni Pebriana (15504037)

Qnetto = Qright - Qleft groin

Downdrift

Akresi

Updrift

Garis pantai mula -mula Erosi

(a) Akresi

Erosi di sekitar groin Qnet

(b) Seri

Arah transpor dominan

groin dan bentuk pantai yang dihasilkan

Gambar 9.14 Contoh penggunaan groin Ilustrasi Penggunaan Groin Tanpa bangunan pelindung, pantai akan tergerus Gelombang

Lokasi Gelombang Pecah / Breaker Line Longshore Transport Dominan

Gambar 9.15 Kondisi pantai sebelum ada groin

KL – 4099 Tugas Akhir Desain Pengamanan Pantai Manokwari dan Pantai Pulau Mansinam Kabupaten Manokwari

9-8

Toni Pebriana (15504037)

Gelombang

Lokasi Gelombang Pecah / Breaker Line

Longshore Transport Dominan

Akresi pada hulu groin

Erosi pada hilir groin

Dengan pembuatan groin terjadi akresi pada sisi hulu groin dan akresi pada sisi hilir groin

Gambar 9.16 Kondisi pantai setelah ada groin Kerusakan Pantai Manokwari dan Pantai Mansinam terutama diakibatkan oleh adanya crosshore transport yang dominan sehingga alternatif struktur pengaman pantai yang diajukan adalah offshore breakwater.

9.2 Penentuan Skala Prioritas Dalam penentuan alternatif pengamanan terbaik untuk Pantai Pasir Putih, Pasir Ido, Pasir Dua dan Mansinam, Kabupaten Manokwari ditentukan beberapa hal yang harus dibandingkan dalam skala prioritas sebagai berikut. 1) Ketersediaan Material Tabel 9.1 Ketersediaan material di lokasi pekerjaan No

Jenis Material

Keterangan

1

Batu alam

Berdasarkan informasi lokal, batu alam akan sulit didapat karena harus ada pelepasan adat

2

Karung pasir geotekstil

Material ini rawan terhadap vandalism, dan karena dasar pantai berupa karang dikhawatirkan akan robek

Cor beton

Material cor beton sesuai untuk digunakan di lokasi pekerjaan karena material sirtu dan semen mudah didapat di lokasi

3

KL – 4099 Tugas Akhir Desain Pengamanan Pantai Manokwari dan Pantai Pulau Mansinam Kabupaten Manokwari

9-9

Toni Pebriana (15504037)

Dari tabel diatas bisa disimpulkan bahwa material yang cocok digunakan dalam pembuatan bangunan pantai adalah material cor beton. 2) Keuntungan dan Kerugian Masing-Masing Struktur Secara Garis Besar Tabel 9.2 Tabel perbandingan masing-masing alternatif No

Jenis Struktur

Perkiraan Harga/meter

Keuntungan

1. Mudah pengerjaan

1

Revetment kubus beton

Rp. 24.860.000 2. Harga lebih murah daripada offshore breakwater

Kerugian 1. Lahan di depan revetment akan lenyap dan tidak punya lahan lebih 2.Tidak mengurangi energi gelombang yang di pantai

3. Metoda melalui darat Seawall (Dengan Toe Protection)

Rp 17.319.604

2 Seawall (Tanpa Toe Protection)

Rp 12.071.755

1. Pekerjaan hanya pada saat pasang surut

1. Lahan di depan seawall akan lenyap dan tidak punya lahan lebih

2. Harga lebih mahal daripada revetment

2.Tidak mengurangi energi gelombang yang di pantai

3. Struktur harus kokoh, dan tinggi karena menghadang gelombang 1. Pekerjaan bisa melalui darat/laut

3

Offshore Breakwater ( Filter Layer Kubus beton)

Rp.40.000.000

1. Harga lebih mahal

2.Ada tambahan lahan di pantai karena proses terjadinya tombolo/salient 3. Mematahkan energi gelombang sebelum mencapai pantai

Setelah dilakukan berbagai pertimbangan (tanpa memprioritaskan unsur biaya), akhirnya dipilih bangunan pelindung pantai berupa offshore breakwater untuk mengatasi permasalahan erosi/abrasi yang terjadi di lokasi Pantai Manokwari (Pasir Putih, Pasir Ido, Pasir Dua) dan Pantai Mansinam. Pemilihan struktur offshore breakwater yang digunakan untuk mengatasi penggerusan (erosi/abrasi) yang terjadi di Pantai Manokwari dan Pantai Mansinam ini didasarkan pada KL – 4099 Tugas Akhir Desain Pengamanan Pantai Manokwari dan Pantai Pulau Mansinam Kabupaten Manokwari

9-10

Toni Pebriana (15504037)

keefektifan struktur breakwater dalam meredam gelombang yang datang dari laut dalam yang berdampak pada berkurangnya penggerusan (erosi/abrasi) yang akan terjadi serta kemungkinan timbulnya/bertambahnya areal daratan (salient/tombolo) di belakang struktur breakwater.

9.3 Kajian Resiko Akibat Bahaya Kerusakan Pantai Resiko adalah suatu besaran yang mengkuantifikasikan seberapa besar kemungkinan dampak dari kerusakan pantai terhadap lingkungan sekitar. Penentuan prioritas pengamanan/kebijakan dalam perencanaan anggaran konstruksi pengamanan pantai dapat didasarkan pada kajian resiko ini. Suatu kajian resiko dapat ditampilkan dalam bentuk peta GIS (Geographical Information System) dimana di dalam peta tersebut didapat kontur resiko pada areal pantai atau suatu coastal cell yang ditinjau. Besaran Resiko adalah:

R=BxV Dimana R adalah Resiko; B = Bahaya; V = Vulnerability atau Kerentanan. Dalam halnya peta GIS, dibuat berdasarkan overlay kontur kuantifikasi Bahaya (B) dan Vulnerability (Kerentanan). Dimana rumusan V adalah:

V = PK/KK Dimana PK = Potensi Kerusakan dan KK = Kapasitas Kesiapan Potensi Kerusakan (PK) adalah suatu besaran yang menunjukkan suatu potential kerusakan suatu daerah. Sebagai contoh apabila di daerah tersebut terdapat buffer zone berupa hutan pantai/pepohonan, maka daerah tersebut mempunyai PK yang rendah dibanding dengan lokasi tanpa buffer zone. Demikian juga PK suatu tempat umum yang penting artinya yakni suatu pasar akan lebih besar daripada PK pemukiman/tempat ibadah. Contoh KK (Kapasitas Kesiapan) adalah dapat dikuantifikasikan dari Penghasilan per tahun dari masyarakat, yakni masyarakat dengan penghasilan tinggi/tahun biasanya mempunyai KK yang rendah dibanding masyarakat dengan penghasilan rendah per tahunnya. Dapat pula dilihat dari norma masyarakat, dimana kapasitas kesiapan masyarakat Aceh dalam menghadapi bencana lebih kecil daripada masyarakat Bantul Jogja, dimana kalau di Aceh terjadi bencana maka waktu berkabung dan waktu untuk rekonstruksi lama sekali (bulanan) sedangkan kalau terjadi bencana di Bantul Jogja, maka masyarakat Jogja bisa langsung bergerak untuk bekerja kembali membangun desanya dalam waktu singkat sehari/dua hari. Maka KK di daerah Bantul Jogja lebih tinggi daripada KK di daerah Aceh.

9.4 Bahaya Bahaya adalah suatu kondisi alam yang tak terhindarkan akan timbul pada suatu areal pantai. Yang dapat dimasukkan ke dalam kategori hazard adalah: 1. Bahaya gelombang akibat badai 2. Kerusakan pantai akibat ketidakseimbangan pasokan sedimen di areal pantai 3. Tsunami 4. Angin KL – 4099 Tugas Akhir Desain Pengamanan Pantai Manokwari dan Pantai Pulau Mansinam Kabupaten Manokwari

9-11

Toni Pebriana (15504037)

Dalam halnya kajian resiko di pesisir Manokwari ini, maka yang akan digunakan adalah langsung pada kerusakan pantai yang ada di lokasi. Akan dilakukan Pen-skor-an bahaya seperti tertera di Tabel 9.3 berikut. Tabel 9.3 Skor derajat kerusakan pantai No

Derajat Kerusakan Pantai

Score

1

Parah

10

2

Medium

7.5

3

Ringan

5

4

Tidak Rusak

1

Pemberian keriteria serta pemberian skor derajat kerusakan yang dilakukan merupakan hal yang sangat subjektif dan sangat tergantung pemahaman masing-masing pihak. Namun dalam masalah yang terjadi di Pantai Manokwari dan Pantai Mansinam ini, penulis memberikan kriteria dan derajat pen-skoran seperti pada Tabel 9.3.

9.5 Vulnerability Vulnerability atau tingkat kerentanan adalah tingkat kerapuhan dari individu, kelompok atau komunitas masyarakat yang berada di wilayah yang akan diperkirakan terjadinya bencana, Sehingga Vulnerability assesment atau kajian kerentanan adalah determinasi dari tingkat kerentanan masyarakat termasuk faktor fisik dan infrastruktur, sosial, ekonomi, dan faktor lingkungan di sebuah komunitas di area bencana terhadap akibat dari bencana itu sendiri. Kerentanan juga melingkupi kesiapan dan pemahaman masyarakat terhadap potensi bencana yang akan terjadi. PK (Potensi Kerusakan) yang ada di area pesisir Pantai Manokwari dan Pantai Mansinam dapat digolongkan menjadi beberapa hal seperti Tabel 9.4.

KL – 4099 Tugas Akhir Desain Pengamanan Pantai Manokwari dan Pantai Pulau Mansinam Kabupaten Manokwari

9-12

Toni Pebriana (15504037)

Tabel 9.4 Skor PK (= Potensi Kerusakan) di area pesisir Pantai Manokwari dan Pantai Mansinam No 1

2

3

4

Item Pemukiman Nelayan

Tempat Bersejarah

Ada buffer zone (pepohonan)

Keterangan

Skor

Padat

10

Medium

7.5

Jarang

5

Tidak ada

1

Ada

10

Tidak ada

1

Lebat

1

Tidak Lebat

5

Tidak ada

10

Sudah ada struktur pengaman Sudah ada pantai Ada sebagian Tidak ada

1 5 10

Sama seperti halnya dengan kriteria dan pen-skoran yang dilakukan terhadap bobot bahaya pada subbab 9.4, kriteria dan pemberian skor pada jenis dan bobot kerentanan ini juga bersifat sangat subjektif, sehingga sangat tergantung dari pandangan masing-masing pihak. Pemberian kriteria dan skor ini dilakukan guna mempermudah saat pelaksanaan pembangunan struktur pengaman pantai guna memastikan bahwa daerah yang akan dilindungi terlebih dahulu merupakan daerah yang sangat memerlukan perlindungan secepatnya, hal itu karena pelaksanaan pembangunan struktur breakwater memerlukan waktu yang tidak sebentar sehingga perlu ditentukan daerah mana yang memerlukan perlindungan terlebih dahulu. Penilaian terhadap bahaya dan kerentanan (V = PK/CC) akan digambarkan berdasar legenda lokasi yang dituliskan pada peta citra satelit Google seperti di bawah ini:

KL – 4099 Tugas Akhir Desain Pengamanan Pantai Manokwari dan Pantai Pulau Mansinam Kabupaten Manokwari

9-13

Toni Pebriana (15504037)

Gambar 9.17 Legenda penomoran lokasi yang akan dikaji resiko kerusakannya.

KL – 4099 Tugas Akhir Desain Pengamanan Pantai Manokwari dan Pantai Pulau Mansinam Kabupaten Manokwari

9-14

Toni Pebriana (15504037)

Tabel 9.5 Perhitungan Resiko Kerusakan Pantai di Pesisir Manokwari No

1 2 3

Nama Lokasi

Pantai Pasir Dua (Desa Abasi) Pantai Pasir Dua Pantai Pasir Dua, Rumah Besar Pribadi

4

Pasir Ido

5 6

Pasir Putih dekat desa Pantai Pasir Putih

7 8

Tingkat Bahaya (Hazard/Kerusakan Pantai) (B) Rusak/tidak rusak Score

Rusak Parah, sudah sampai ke rumah nelayan Rusak Parah, sudah sampai ke rumah nelayan Medium

Kerentanan (Vulnerability) KK (Kapasitas Kesiapan)

PK (Potensi Kerusakan) Pemukiman/ Infrastruktur Umum

Score Pemukiman

Tempat Bersejarah

Score Tempat Bersejarah

Ada Buffer Zone Pohon

10

Medium

7.5

Tidak ada

1

Tidak ada

10

10

Medium

7.5

Tidak ada

1

Tidak ada

Padat

10

Tidak ada

1

7.5 10

Tidak ada Tidak ada

7.5

Medium Padat Padat/Ada Infrastruktur Jalan Tidak ada

10 1

7.5

Jarang Padat Tidak Ada Padat Padat Padat Tidak Ada

Score Ada Struktur Buffer Seawall

Score Struktur

TOTAL SCORE PK

Tidak ada

10

750

1

10

Tidak ada

10

750

1

Tidak ada

10

Sudah Ada

1

100

1

1 1

Tidak ada Tidak ada

10 10

Tidak ada Sudah Ada

10 1

750 100

1 1

Tidak ada Tidak ada

1 1

Tidak Lebat Tidak Lebat

5 5

5 10

250 50

1 1

5

Tidak ada

1

Tidak Lebat

5

Sudah Ada sebagian Tidak ada Sudah ada sebagian

5

125

1

10 1 10 10 10 1

Tidak ada Tidak ada Ada Tidak ada Tidak ada Tidak ada

1 1 10 1 1 1

Tidak Lebat Lebat Tidak ada Tidak ada Tidak Lebat Lebat

5 1 10 10 5 1

Tidak ada Tidak ada Tidak ada Tidak ada Tidak ada Tidak ada

10 10 10 10 10 10

500 10 10000 1000 500 10

1 1 1 1 1 1

5 Rusak Parah, sudah sampai ke rumah nelayan Tidak ada kerusakan Ada kerusakan, tetapi sudah ada seawall sebagian

9

Tanjung Pasir Putih 1 Pantai Pasir Putih dekat Kuburan Tanjung Pasir Putih 2

10 11 12

Pantai Barat Mansinam Monumen Pendaratan Dermaga Eksisting

Rusak, tapi tak ada penduduk Ada kerusakan, tetapi sudah ada seawall sebagian Rusak parah, pantai curam , gelombang sudah sampai perumahan nelayan Medium Ringan Ringan

13 14

Pantai Utara Mansinam Pantai Timur Mansinam

Ringan Medium

10 1 7.5

10 5 2.5 2.5 2.5 5

Setelah dilakukan pengurutan angka Resiko mulai dari terbesar ke terkecil dapat dilihat di Tabel 9.6 di bawah ini

KL – 4099 Tugas Akhir Desain Pengamanan Pantai Manokwari dan Pantai Pulau Mansinam Kabupaten Manokwari

9-15

Toni Pebriana (15504037)

Tabel 9.6 Perhitungan Resiko Kerusakan Pantai di Pesisir Manokwari ( Sudah Diurutkan)

khusus 5

khusus

KL – 4099 Tugas Akhir Desain Pengamanan Pantai Manokwari dan Pantai Pulau Mansinam Kabupaten Manokwari

9-16

Toni Pebriana (15504037)

9.6 Lokasi yang Tidak Perlu Pengamanan Dari Tabel 9.6, didapat bahwa Urutan Prioritas adalah mulai dari Monumen Pendaratan, walau hanya terdapat kerusakan ringan, tetapi arti historis yang besar menyebabkan lokasi ini menempati ranking no 1. Penulis merekomendasikan bahwa mulai urutan ranking 8 – 14 tidak diperlukan pengamanan pantai sama sekali, alasannya dapat dilihat pada Tabel 9.7 dan Tabel 9.8. Tabel 9.7 Daftar Lokasi yang tak perlu pengamanan di Pantai Manokwari

Tabel 9.8 Daftar Lokasi yang tak perlu pengamanan di Pantai Mansinam

9.7 Lokasi Perlu Pengamanan dengan Catatan Khusus Sedangkan lokasi nomor 6 (ranking 7 pada Tabel 9.6) penulis merekomendasikan suatu bentuk perlindungan revetment yang merupakan pelindung bagi jalan raya di belakangnya. Nomor 6 adalah pada Pantai Pasir Putih dimana terdapat lokasi jalan raya yang sangat dekat di belakangnya.revetment dibuat di lokasi tersebut guna memastikan bahwa di lokasi tersebut benar-benar tidak akan terjadi penggerusan dan garis pantai tidak akan mengalami kemunduran yang dapat mengganggu keberadaan jalan raya di belakangnya.

KL – 4099 Tugas Akhir Desain Pengamanan Pantai Manokwari dan Pantai Pulau Mansinam Kabupaten Manokwari

9-17

Toni Pebriana (15504037)

Gambar 9.18 Lokasi dengan nomor legenda 6 diusulkan revetment untuk melindungi jalan raya di belakangnya. . Untuk lokasi nomor 8 (ranking 9 pada Tabel 9.6) yakni pada lokasi Pantai Pasir Putih dekat kuburan, jika akan dilindungi penulis merekomendasikan untuk meneruskan tipe pengamanan pantai yang sekarang sudah ada di di lokasi dengan catatan: 1.

Menambahkan toe protection yang cukup dengan lebar sekitar 2-3 meter berupa tambahan batu ukuran 100-300 kg. Kedalaman pondasi/toe protection adalah ditambah agar dasar pondasi seawall adalah pada -1.0 (kedalaman 3 meter di bawah elevasi +2.0), agar pada saat muka air di +0.00 dan terjadi gelombang yang menggerus kaki, tidak terjadi keruntuhan fondasi seawall akibat scour

2.

Elevasi atas sekarang adalah = +2.0 + 1.0 = +3.0. Sedangkan menurut perhitungan, elevasi atas seawall yang cukup agar tak terjadi overtopping adalah sekitar +3.60. Sehingga elevasi atas seawall harus ditambah sekitar 60 cm.

3.

Penambahan drainase di belakang seawall agar air limpasan dari gelombang mengalir dengan baik, dan kemudian dialirkan ke depan seawall (sisi gelombang) dengan menggunakan pipa suling diameter 5 cm. Pipa suling dipasang setiap jarak 25 meter dari seawall.

KL – 4099 Tugas Akhir Desain Pengamanan Pantai Manokwari dan Pantai Pulau Mansinam Kabupaten Manokwari

9-18

Toni Pebriana (15504037)

Gambar 9.19 Lokasi pada pantai pasir putih dekat kuburan yang sudah ada pengamanan pantai berupa seawall, yang kurang adalah toe protection

Gambar 9.20 Lokasi pasir putih dekat kuburan yang sudah dibangun seawall, yang kurang ada toe protection.

KL – 4099 Tugas Akhir Desain Pengamanan Pantai Manokwari dan Pantai Pulau Mansinam Kabupaten Manokwari

9-19

Toni Pebriana (15504037)

Kekurangan dari pembuatan seawall tersebut adalah : 1) Tidak tampak adanya toe protection yang dapat berakibat terjadinya scour (erosi pada kaki struktur) dan selanjutnya seawall akan runtuh. 2) Elevasi atas seawall juga kurang, karena untuk mencegah overtopping, perlu elevasi sampai +3.60. Saat ini elevasi atas adalah sekitar +3 meter saja. 3) Pondasi seawall kurang dalam. Sebaiknya pondasi seawall terletak pada kedalaman -1.0 .(Keterangan elevasi adalah berdasarkan LLWL), 4) Perlu drainase di belakang seawall dan pipa suling setiap 25 meter di badan seawall untuk mencegah penumpukan air limpasan di belakang seawall yang berakibat timbulnya tekanan besar di belakang seawall, bisa meruntuhkan seawall.

KL – 4099 Tugas Akhir Desain Pengamanan Pantai Manokwari dan Pantai Pulau Mansinam Kabupaten Manokwari

9-20

Toni Pebriana (15504037)
