Formulas Y Capacitancia Concentrada 6u2d1r

Formulas Densidad de flujo ( auto inductancia o inductancia magnética ) (se mide en tesla )

β=( μ*N*I)/j

;

β=φ/ A ;

β = (μo * N * I ) / 2r

Flujo magnético ( se mide en weber )

φ=β*A ;

φ = F / R ( weber )

Fuerza magneto motriz o fmm ( amperes vueltas A-v )

F = N * I (A-v) Intensidad de campo magnético

(a-v) / m

H=(N*I)/j Inductancia

L = ( N^2 / R )

β = densidad de flujo magnético en área A ( T ) A = área en metros cuadrados (m^2) r = radio de la espira ( m ) N = numero de vueltas en serie de la bobina I = corriente de la bobina en amperes ( A ) j = longitud de la bobina enrrollada ( en metros m ) μ = permeabilidad del material ( H / m ) henrys por metro φ = flujo magnético ( a-v / wb ) μo = permeabilidad del vació ( 4π * 10^ -7 ) F = fuerza magneto motriz ( A-v ) H = intensidad de campo magnetico ( ( A-v ) / m ) L = inductancia ( henrys H ) R = reluctancia  j / ( μ * A) ( amperes vueltas / wb )

(tesla)

Otra formula para densidad de flujo Densidad de flujo fuera del conductor → Densidad de flujo dentro del inductor →

I= r= d= μo=

β = ( μo * I ) / ( 2πd ) β = ( μd * I ) / ( 2π * r^2 )

corriente total ( A ) radio del conductor ( m ) distancia desde el centro del conductor ( m ) permeabilidad del vacio 4π * ( 10 ^ -7 )

(H/m)

d≥r d

μR = μ / μ o

2000 ≤

μR

≥ 6000

μR = permeabilidad relativa ( cuando la bobina tiene núcleo con características Magnéticas ) μ = permeabilidad del material μo = permeabilidad del vació 4π * 10 ^ -7

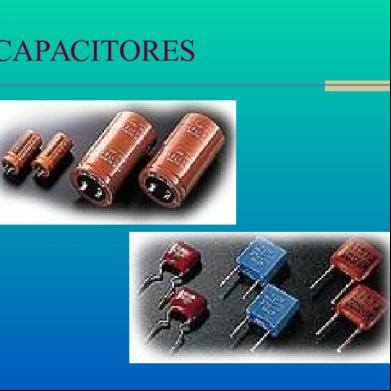

capacitancia concentrada o denominada condensador Se utiliza para incrementar el tiempo de retraso del voltaje generado , o donde se desee mayor capacidad de almacenamiento de energia es la capacidad que tienen los conductores electricos de poder itir cargas cuando son sometidos a un potencial , se define tambien , como la razon entre la magnitud de carga ( Q ) en cualquiera de los conductores y la magnitud de la diferencia de potencial entre ellos ( V ) . es entonces la medida de la capacidad de almacenamiento de la carga electrica C = Q / Vc

Vc = voltaje medio entre conductores de polaridades opuestas

el voltaje es directamente proporcional a la carga almacenada , por lo que se da que la proporcion Q / V es constante para un capacitor dado la capacitancia se mide en : coulum / volt o tambien en farads o faradios ( F ) la capacitancia es siempre una magnitud positiva

capacitancia de condensador de placas paralelas C = ( K * A ( 8 , 854 * 10^ -12 ) ) / d

donde :

C = capacitancia , farads A = area de superficie comun para ambas placas o laminas , metros cuadrados d = espesor del dielectrico , metros K = constante dielectrica del material aislante Algunas constante dielectricas Para :

el aire = 1 Mica = 5 Vidrio = 6

Ceramica ( titinato de bario _ estroncio )

= 7500

Energia almacenada en un condensador El proceso de transferencia de carga electrica de una placa del condensador a la otra , produce una acumulación de energia , esta energia en forma de cargas electricas desplazadas ( electricidad estatica ) , permanece almacenada por algun tiempo después de que se desconecta la tencion de exitacion . la cantidad de energia almacenada en el condensador depende de la capacitancia y el voltaje a través de el elevedo al cuadrado por consiguiente : WC = 1 / 2 * C * ( VC ) ^ 2

en donde : WC = energia acumulada en el condensador , joules ( J ) C = capacitancia ( farads ) VC = voltaje medido entre las placas de polaridad opuesta
