PROCEDIMIENTO PARA LA INSTALACION DE TUBERIA CONDUIT

PROCEDIMIENTO DE INSTALACION DE TUBERIA CONDUIT

1.-

OBJETIVO

2.-

ALCANCES

3.-

NORMAS

4.-

RESPONSABILIDADES

5.-

DEFINICIONES

6.-

CONDICIONES ADECUADAS PARA LA INSTALACION DE TUBERIA CONDUIT.

7.-

MEDIDAS

DE

SEGURIDAD

Y

PRECAUCIONES

DURANTE

LA

INSTALACION DE TUBERIA CONDUIT. 8.-

EQUIPOS Y MATERIALES A USAR

9.-

VALORES RECOMENDADOS PARA LA INSTALACION DE TUBERIA CONDUIT.

10.- INSTALACION DE TUBERIA CONDUIT 11.- CONCLUSIONES Y RECOMENDACIONES

1.-

OBJETIVO. El presente procedimiento tiene por objetivo definir el método que se tiene establecido para normalizar las actividades relacionadas a la instalación de tubería conduit, y el control de calidad, aplicado a los trabajos que se ejecutarán y serán concordantes con los planos aprobados para construcción, normas aplicables y requisitos establecidos en el proyecto.

2.-

ALCANCES. Este procedimiento es llevar acabo la correcta ejecución de la instalación de tubería conduit en la etapa del proceso constructivo de los cables eléctricos aplicables solo en este proyecto.

3.-

NORMAS Será de aplicación las siguientes Normas: Código Nacional Electricidad. IEEE STD. 80-2000 NETA

4.-

RESPONSABILIDADES 4.1.-

Residente de Obra: • Responsable

de

la

plena

implementación

del

presente

procedimiento. • Asignar los recursos necesarios para que su organización cumpla con los requisitos especificados y el presente procedimiento. • Liderar el grupo de proyecto, para que el resultado de los trabajos cumpla con los requisitos del Cliente.

4.2.-

Del Ingeniero de Campo / Supervisor: • Implementar y difundir el procedimiento para los trabajos de instalación de tubería conduit . • Proporcionar los insumos, equipos y materiales necesarias para la instalación de tubería conduit. • Coordinar con el área de Control de Calidad las Inspecciones que deben realizarse, y verificar la correcta instalación. •

Supervisar que se cumpla el presente Procedimiento.

•

Paralizar los trabajos si se detecta algún peligro que ponga en riesgo la salud o Integridad del personal.

• Evaluar todos los peligros y tomar medidas de control. 4.3.-

Capataz: • Realizar

conjuntamente

con

el

personal

y

supervisor

los

documentos: Análisis de los riesgos y peligros de esta actividad. • Responsable de verificar la instalación de tubería conduit. • Responsable de verificar que los equipos y herramientas se mantengan en buenas condiciones. 4.4.-

Personal: • Conocer el procedimiento de trabajo y su aplicación respectiva. • Inspeccionar sus equipos y herramientas y llenar los formatos adecuados. • Tener toda la documentación aprobada necesaria en el área de trabajo.

4.5.-

Supervisor de Seguridad:

• Asesorar a supervisión en todas las normas, y procedimientos seguros de trabajo y los permisos. • Inspeccionar el cumplimiento de todos los procedimientos y permisos, antes de iniciar los trabajos y firmar los mismos.

5.-

DEFINICIONES

o Tubería conduit: La tubería rígida CONDUIT es fabricada en acero de alta calidad de la cual se obtiene una maleabilidad que facilite el doblado y roscado del producto. Galvanizamos nuestra tubería por el método de inmersión en caliente, el cual garantiza un galvanizado uniforme tanto interior como exterior (recubrimiento mínimo de 150 gr/m2) dándole una resistencia a la corrosión muy superior a los demás métodos. Los procesos de fabricación están vigilados por estrictos controles de calidad a través de diferentes pruebas, entre ellas las corrientes de Eddy y la de doblez a 90o para brindar al una máxima seguridad en la protección de cableados eléctricos

6.-

CONDICIONES PARA LA INSTALACION DE TUBERIA CONDUIT.

Las condiciones principales para la instalación de tubería conduit se pueden resumir en lo siguiente:

•

Condiciones climáticas favorables.

•

Tener la última versión de los planos de la ingeniería.

•

Todos los rios de la tubería serán revisado antes del montaje que se encuentren en buenas condiciones.

7.-

MEDIDAS

DE

SEGURIDAD

Y

PRECAUCIONES

DURANTE

LA

INSTALACION DE TUBERIA CONDUIT. Para realizar una instalación de tubería conduit con seguridad se deben de tomar las siguientes precauciones. •

En la instalación de tubería conduit no deben realizarse bajo condiciones climáticas desfavorables tales como lluvias, granizadas, tormentas eléctricas, vientos fuertes, etc.

•

Para realizar la instalación de tubería conduit debe usarse, zapatos dieléctricos, casco de seguridad, guantes y lentes de seguridad.

•

No dejar que personas no autorizada se acerquen al área de la instalación de tubería conduit

•

Antes de realizar la instalación de tubería conduit, verificar los rios.

•

Asegurar el correcto armado de los andamios.

•

Las personas que van a trabajar en alturas usar los epps adecuado para trabajo en altura

8.-

•

Evitar proximidad con otras líneas de media o alta tensión.

•

Evitar la influencia de los circuitos de alta tensión.

EQUIPOS Y MATERIALES A USAR

o

Material de herramientas electricistas

o

Sierra manual.

o

Dobladora de tubería conduit.

o

Escalera y andamios certificados

o

Taladro.

o o

9.-

máquina de soldar Canal unistrut simple

VALORES

RECOMENDADOS

FICHA

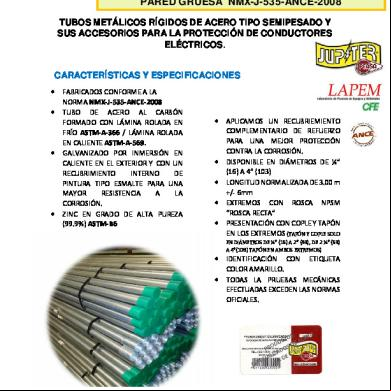

CONDUIT TABLA 1

TECNICA

DE

TUBERIA

10.-

INSTALACION DE TUBERIA CONDUIT El Inspector de QA/QC Electricidad, conjuntamente con el Supervisor de Electricidad deberá verificar en las áreas de trabajo que se cumpla con los procesos de la instalación de la tubería conduit siguiente manera: 1. Inspeccionar el área de trabajo. 2. Toda tubería conduit a utilizar será trasladado a campo evitando producir daños en la misma, para este se colocara sobre durmientes de madera previo a su montaje, también se revisara que la tubería tenga su etiquetas de protección para proteger la rosca. 3. Los rios de la rosca se revisaran antes del montaje para ver que se encuentren en buenas condiciones. 4. Se trazaran las medidas, longitudes correspondientes que se ameritan en campo, previo a montaje. 5. Se verificara la cantidad y el diámetro de los cables a viajar internamente de la tubería conduit, previo a su montaje. 6. Luego de formar tramos de tubería estos serán montados sobre sus soportes respectivos siendo ajustados con abrazaderas adecuadas al diámetro de la tubería. Después de cada 3 curvas se debe colocar una caja de paso o condulet para facilitar el cableado .en caso de tramos que sean desmontables estos serán unidos con uniones universales. 7. Se colocara bushing en los conduit de canalización discontinua según planos y documentos de la ingeniería. 8. Las tuberías conduit requeridas y montadas de acuerdo a los planos del proyecto típico de montaje eléctrico.

9. Se ubicara la tubería conduit en su lugar de ser montados para previamente dejar las marcas definitivas del tipo de ménsula para fijación a la estructura. 10.

Se facilitara con taladro los orificios para la fijación de los

soportes de la tubería conduit, si lo requiere el montaje. 11. Una vez en su ubicación definitiva .(en la unión de las roscas se utilizara pinturas similar ,con el fin de garantizar un buen sellado) 12.

Luego del montaje de la tubería se comprueba que la tubería

conduit este libre y limpia.

11.-

CONCLUSIONES Y RECOMENDACIONES

Las recomendaciones que se deben plantear para un trabajo eficiente y de calidad de acuerdo a normas establecidas, son las siguientes:

 Inspeccionar y preparar las herramientas y los equipos a utilizar con anterioridad (Responsabilidad).  Trabajar en equipo con optimismo, prudencia, tranquilidad y seguridad; Portando herramientas adecuadas,

ropa y

el equipo de seguridad

(Calidad en todo trabajo).  Coordinación y comunicación antes, durante y después de la labor con todo el personal involucrado en las actividades a ejecutar.  Ante cualquier duda en la ejecución de los trabajos, hacer llegar de inmediato el problema a la persona responsable para aclarar el impase.

 Toda orden para que se retire el personal de la labor y/o de trabajo la dará el Ingeniero responsable en estrecha coordinación con los responsables del grupo de trabajo.
