Informe De Metrología “Pie De Metro”
Profesor: Letelier Ramo: Metrología
| INFORME DE METROLOGIA
“pie de metro”
12 de mayo de 2011
INDICE
INTRODUCCION ............................................................................................................. 3 EL PIE DE METRO ........................................................................................................... 4 ¿Qué es el pie de metro? ....................................................................................................... 4 Partes de un pie de metro ..................................................................................................... 4 Rango del pie de metro ......................................................................................................... 5 Resolución de pie de metro ................................................................................................... 5 ¿Qué se puede medir con el pie de metro? ............................................................................ 5 Reglas básicas de la efectuación de medidas .......................................................................... 6 Ejemplos de medida .............................................................................................................. 7
ACTIVIDAD PRÁCTICA .................................................................................................... 9 CONCLUSION ............................................................................................................... 10
2
| INFORME DE METROLOGIA
“pie de metro”
12 de mayo de 2011
INTRODUCCION Este informe esta elaborado para que una persona común y corriente aprenda a medir con un “pie de metro”. En todos los sistemas existentes para este. También explicare los rangos y las resoluciones de cada instrumento en ambos sistemas de medición, incluyendo información de cómo efectuar cada tipo de medida y de que manera obtenerla mas exacta aun. Luego de lo anterior expondré una actividad realizada en nuestros laboratorios de metrología para q puedan apreciar todos los métodos de medición.
3
| INFORME DE METROLOGIA
“pie de metro”
12 de mayo de 2011

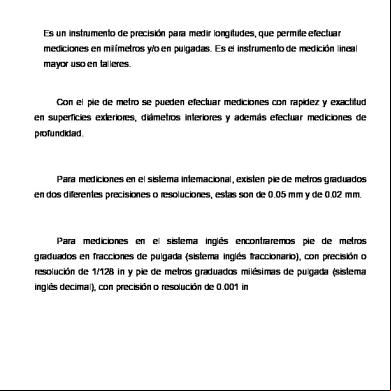

EL PIE DE METRO ¿Qué es el pie de metro? Es un instrumento para medir dimensiones de objetos relativamente pequeños, desde centímetros hasta fracciones de milímetros (ej. 1/10 de milímetro, 1/20 de milímetro, 1/50 de milímetro). En la escala de las pulgadas tiene divisiones equivalentes a 1/16 de pulgada, y, en su nonio, de 1/128 de pulgadas y también en decimas de pulgadas en la regla fija y milésimas de pulgadas en el nonio. Es un instrumento sumamente delicado y debe maniobrarse con habilidad, cuidado y delicadeza, con precaución de no rayarlo ni doblarlo
Partes de un pie de metro
1. Mordazas para medidas externas. 2. Mordazas para medidas internas. 3. Colisa para medida de profundidades. 4. Escala fija con divisiones en centímetros y milímetros. 5. Escala fija con divisiones en pulgadas y fracciones de pulgada. 6. Nonio o escala móvil para la lectura de las fracciones de milímetros en que esté dividido. 7. Nonio o escala móvil para la lectura de las fracciones de pulgada en que esté dividido. 8. Botón de deslizamiento y freno. 4
| INFORME DE METROLOGIA
“pie de metro”
12 de mayo de 2011
Rango del pie de metro El rango va desde la menor medida de regla fija hasta la mayor medida de la regla fija. Los rangos de los instrumentos que usamos van desde: 1er INSTRUMENTO: de 0 a 150 mm y de 0 a 6” 2do INSTRUMENTO: de 0 a 200 mm y de 0 a 8”
Resolución de pie de metro La resolución del pie de metro es la menor medida que se puede obtener y para ello se utiliza el nonio. La resolución del pie de metro se obtiene mediante la formula siguiente:
Resolución= mínima medida regla fija N° divisiones del nonio
Ej.: 1 20
=
0,05
1er INSTRUMENTO: 0,05mm y 1/128” 2do INSTRUMENTO: 0,02mm y 0,001”
¿Qué se puede medir con el pie de metro? Las medidas más comunes que se pueden medir con el pie de metro son cuatro: medidas exteriores, medidas interiores, profundidad y rebaje.
1.- medidas exteriores: se mide con las mordazas de medida externas, la pieza a medir se pone entremedio de ambas mordazas y la medida las marca con su regla fija y móvil
5
| INFORME DE METROLOGIA
“pie de metro”
12 de mayo de 2011
2.- medidas interiores: se miden con las mordazas para medidas interiores, sirve para medir orificios o lugares pequeños en los que pueda entrar.
3.- medidas de profundidad: se utiliza la colisa para medidas de profundidades, esta entra en el lugar profundo donde desea medir, el tope para la medida se marca con el fin de la regla móvil.
4.-medidas de rebaje: se utiliza la parte trasera del pie de metro con el principio del pie de metro se marca el comienzo de la medida y con el lado de comienzo de la regla móvil se marca el final de la medición.
Reglas básicas de la efectuación de medidas 1.- se debe emplear el instrumento preciso para la medición. 2.- hay que mirar verticalmente sobre el lugar de la lectura. 3.- hay que limpiar la superficie a medir antes de efectuar la medición. 4.-desbarbar las piezas de trabajo antes de medir 5.-en mediciones de precisión ahí que prestar atención a las temperaturas de referencia. 6.-no se debe ejercer demasiada presión, no se debe utilizar la fuerza sobre el instrumento. 7.-no se debe medir piezas en movimientos como mecanizados (riesgos de accidente o desgaste del instrumento) 8.-verificar instrumentos regulables con respecto de su posición cero 9.- verificar en determinados intervalos los instrumentos de medición en cuanto a su precisión de medición.
6
| INFORME DE METROLOGIA
“pie de metro”
12 de mayo de 2011
Ejemplos de medida 1er CASO resolución de 0,02 mm
Contamos el N° de rayitas de la regla fija (cada una equivale a 1mm)= 42,00mm y sumamos el numero de la rayita que coincide en el nonio multiplicado por la resolución= 43x0,02= 0,86mm. Y obtenemos la medida. 2do CASO resolución de 0,05mm
Contamos el N° de rayitas de la regla fija (cada una equivale a 1mm)= 63,00mm y sumamos el numero de la rayita que coincide en el nonio multiplicado por la resolución= 4x0,05= 0,20mm. Y obtenemos la medida. 7
| INFORME DE METROLOGIA
“pie de metro”
12 de mayo de 2011
3er CASO resolución de 1/128”
Contamos el N° de rayitas de la regla fija (cada una corresponde a 1/16)= 7/16 y sumamos el N° de rayitas del nonio multiplicamos por la resolución 5x1/128= 5/128 y obtenemos el resultado. 4to CASO resolución de 0,001”
Contamos el N° de rayitas de la regla fija (cada una corresponde a 0.025”)= 0,650” y sumamos el N° de rayitas del nonio multiplicamos por la resolución 14x0,001= 0,014 y obtenemos el resultado.
8
| INFORME DE METROLOGIA
“pie de metro”
12 de mayo de 2011
ACTIVIDAD PRÁCTICA Medir las cotas indicadas con un pie de metro de la figura:
1er INSTRUMENTO: resolución 0,05mm y 1/128” rango de 0 a 15 mm y de 0 a 6”
2do INSTRUMENTO: resolución 0,02mm y 0,001” rango de 0 a 20 mm y de 0 a 8”
9
| INFORME DE METROLOGIA
“pie de metro”
12 de mayo de 2011
CONCLUSION Al comprender este informe una persona no debería tener problemas en comprender las utilizaciones del pie de metro ni tampoco tener problemas en como medir con este mismo, también sabría diferenciar entre los tipos de graduación del pie de metro e incluso podría calcular una resolución. En nuestra actividad practica las mediciones pueden variar a causa de las condiciones de nuestro laboratorio de metrología, es por eso que se nos pide tomar tres medidas de cada una de las cotas para sacar un promedio y así obtener una cota mas exacta.
10
